Mixomat C

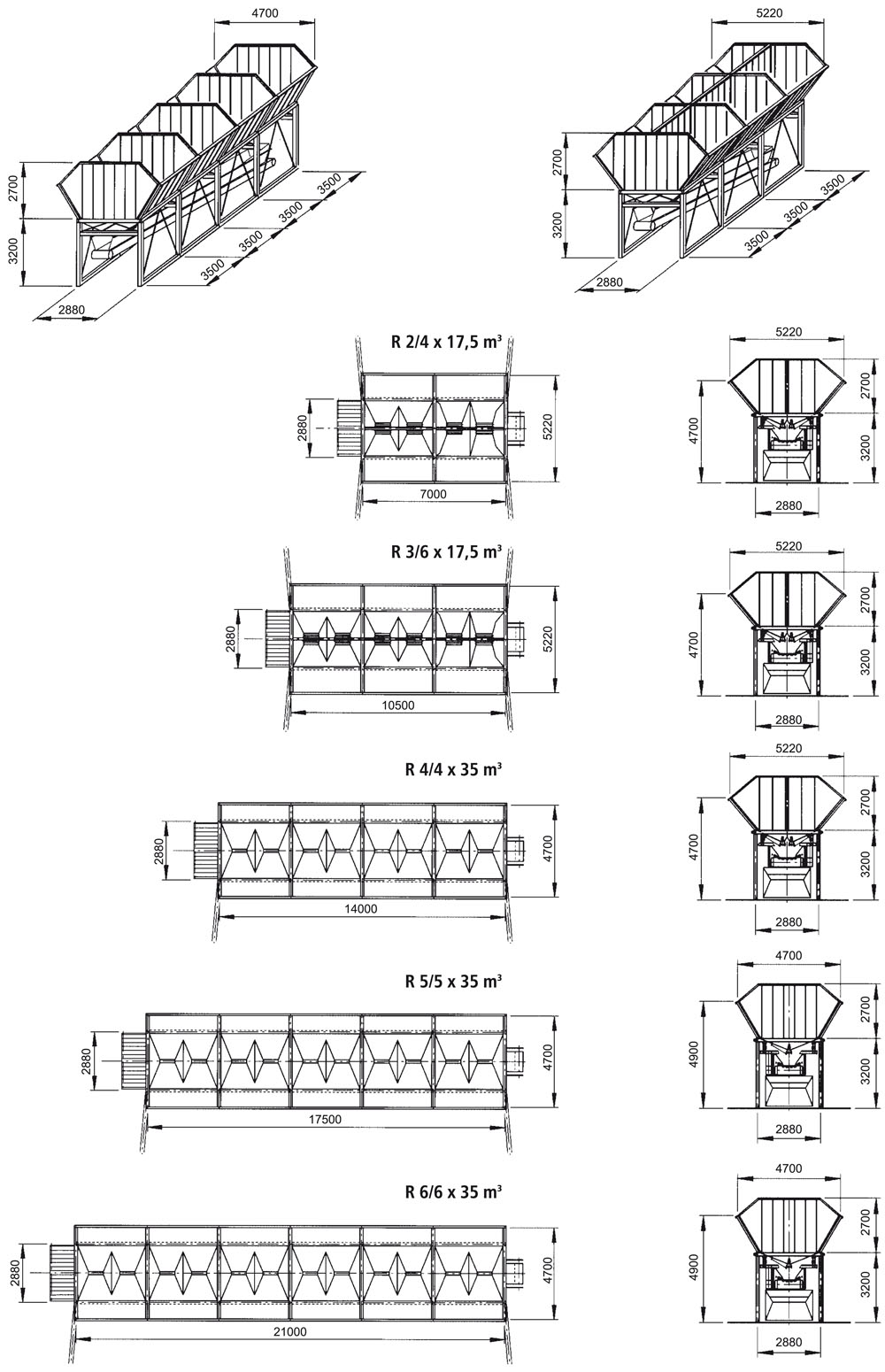

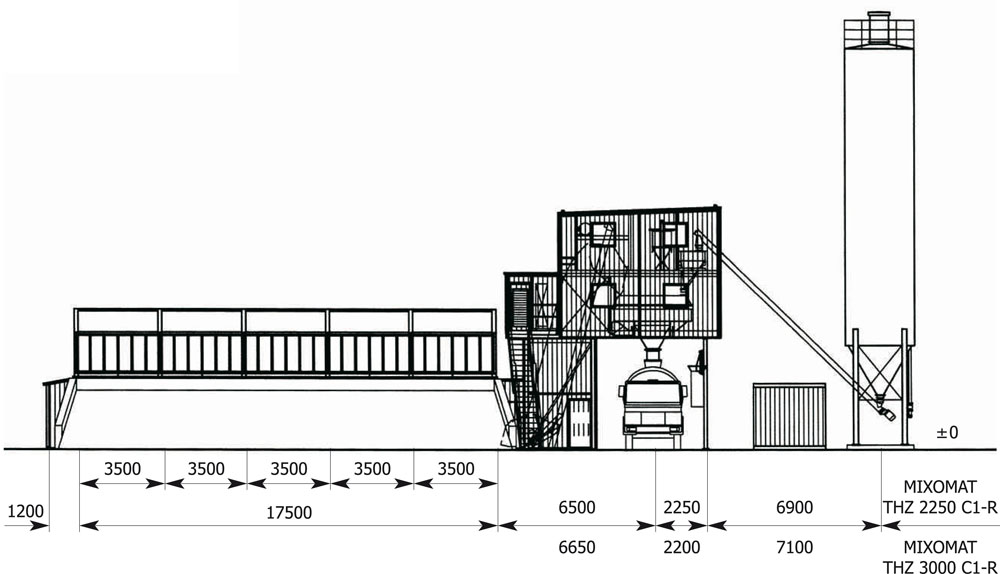

Montaż MIXOMAT THZ 2250 C1 – R, THZ 3000 C1 – R z zasobnikiem w układzie szeregu
Mixomat – charakterystyka ogólna
Wytwórnie z zasobnikami kruszyw w układzie gwiazdy wyposażone są seryjnie w pięć boksów. Zamawiający wykonuje ściany boksów dla składowania kruszywa według projektu ustawienia wytwórni. Zamknięcia dozujące kruszywo poruszane są pneumatycznie. Boks składowania piasku wyposażony jest w wibrator dla lepszego zsypu piasku. Frakcje kruszyw zagarniane są podgamiarką pionową w poszczególne koksy. Kosz wyciągu zasypowego jest jednocześnie zbiornikiem wagowym. Silnik przekładniowy służy jako napęd. Kosz zasypowy posiadający rolki jezdne o łożyskach kulowych poruszany jest liną stalową. Pozycje napełniania i opróżniania kosza zasypowego pozycjonowane są poprzez wyłączniki krańcowe. Zabudowane są również układ bezpieczeństwa i układ tzw. luźnej liny. Dozowanie środków wiążących z silosów do wagi środków wiążących następuje poprzez przenośniki ślimakowe. Woda dozowana jest automatycznie za pomocą wagi wody.
Każdorazowo mixomat jest wykonywany zgodnie ze specyfikacją zamawiającego.
| MIX0MAT THZ 2250 C1 – R | MIXOMAT THZ 3000 C1 – R | ||
| Wydajność betonu gotowego, teoretyczna * | ca. m3/h | 70 | 85 |
| Pojemność mieszarki (luźne kruszywo) | kg | 3600 | 4800 |
| Moc napędowa mieszarki | kW | 55 | 75 |
| Moc napędowa zasypu | kW | 22/20 | 30/28 |
| Prędkość kosza zasypowego góra/dół | m/s | 0,40 / 0,80 | 0,40 / 0,80 |
| Waga kruszywa – obciążenie maksymalne | kg | 4000 | 5000 |
| Waga dodatków wiążących – obciążenie maksymalne | kg | 800 | 1000 |
| Wydajność przenośników ślimakowych | m3/h | 52 | 52 |
| Wodomierz – tarcza wskaźnikowa | kg | 400 | 500 |
| Przyłącze wody – przekrój | DN | 50 | 50 |
| Wydajność kompresora, efektywna | l/min | 730 | 730 |
| Zbiornik ciśnieniowy – pojemność | I | 500 | 500 |
| Moc napędowa kompresora | kW | 6,3 | 6,3 |
| * Podana wydajność nie jest wartością stałą, została podana dla betonu średniej jakości z ziarnami do 32 mm., czasu mieszania 30 sek. w trybie automatycznym. Zużycie prądu: 400 V/50 Hz, układ sterowniczy – napięcie 230 V/50 Hz lub 24 V-DC (prąd stały).
Na życzenie klienta możliwe są inne napięcia i częstotliwości prądu. Parametry techniczne mogą ulegać zmianom. |
|||
