Układ gwiazdy

		MIXOMAT THZ 1500	MIXOMAT THZ 1875	MIXOMAT THZ 2250	MIXOMAT THZ 3000
Wydajność betonu gotowego, teoretyczna *)	ca. m³/h	50	55	65	80
Ściana dozująca, liczba frakcji kruszywa		5	5	5	5
Pojemność mieszarki (luźne kruszywo)	kg	2400	3000	3600	4800
Moc napędowa mieszarki	kW	37	45	55	75
Moc napędowa zasypu	kW	18/18	18/18	22/20	30/28
Prędkość kosza zasypowego góra/dół	m/s	0,40 / 0,80	0,40 / 0,80	0,40 / 0,80	0,40 / 0,80
Waga kruszywa – obciążenie maksymalne	kg	2500	3000	4000	5000
Waga dodatków wiążących – obciążenie maksymalne	kg	500	600	800	1000
Wydajność przenośników ślimakowych	m³/h	32	32	52	52
Wodomierz – tarcza wskaźnikowa	kg	250	300	400	500
Przyłącze wody – przekrój	DN	40	40	50	50
Wydajność kompresora, efektywna	l/min	515	515	730	730
Zbiornik ciśnieniowy – pojemność	I	500	500	500	500
Moc napędowa kompresora	kW	4,0	4,0	6,3	6,3

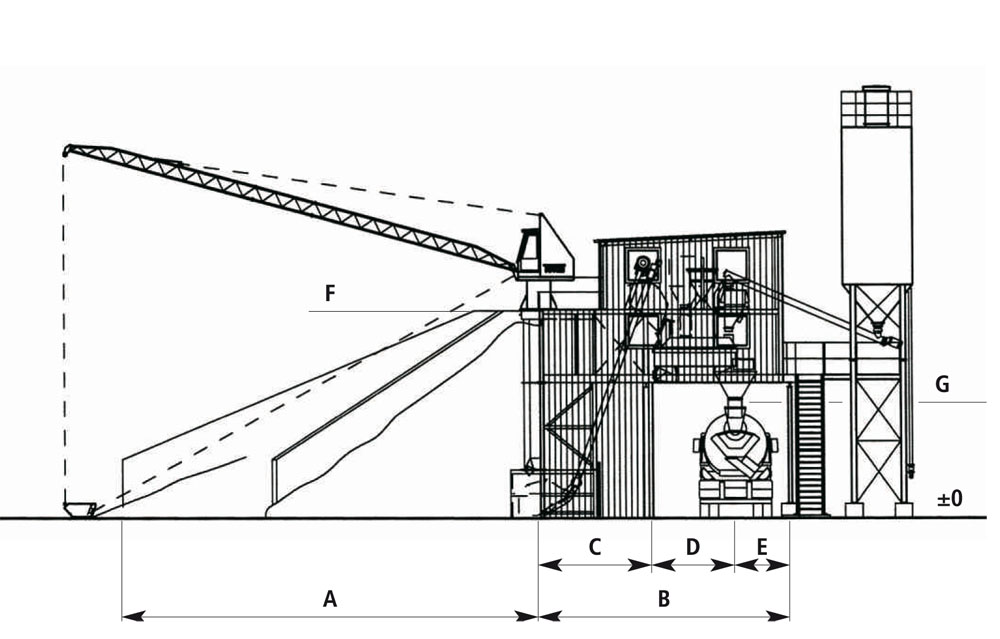

Wymiary	A	14200	14200	17500	17500
	B	8420	8420	8700	9155
	C	3560	3560	3950	4405
	D	3010	3010	2850	2800
	E	1850	1850	1900	1950
	F	7150	7150	7450	7500
	G	4000	4000	4000	4100
* Podana wydajność nie jest wartością stałą, została podana dla betonu średniej jakości z ziarnami do 32 mm., czasu mieszania 30 sek. w trybie automatycznym. Zużycie prądu: 400 V/50 Hz, układ sterowniczy – napięcie 230 V/50 Hz lub 24 V-DC (prąd stały).

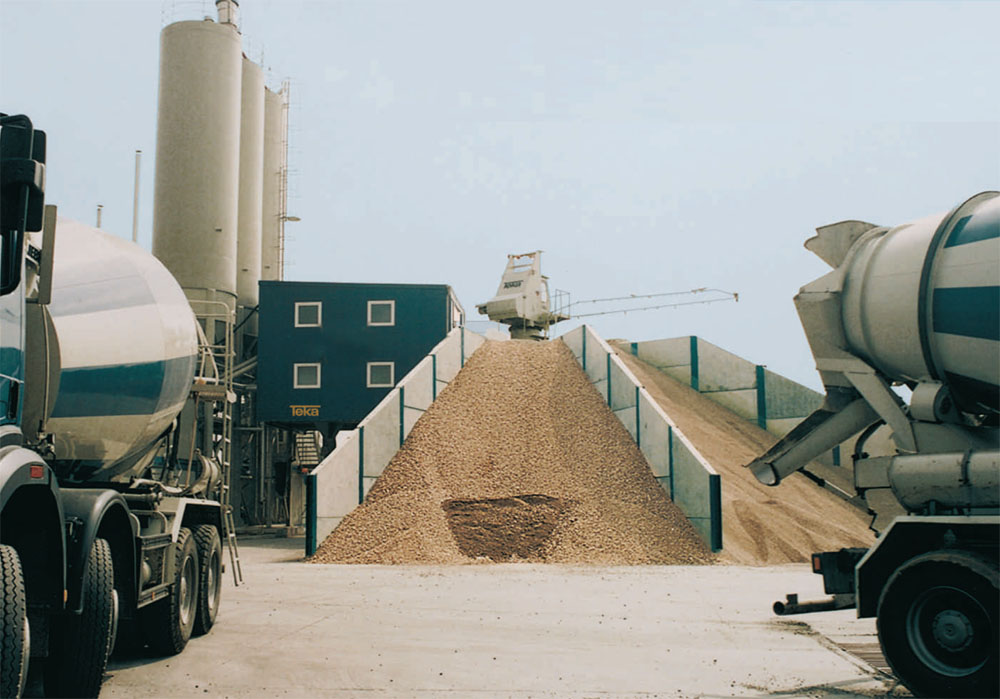

Wytwórnie z zasobnikami kruszyw w układzie gwiazdy wyposażone są seryjnie w pięć boksów. Zamawiający wykonuje ściany boksów dla składowania kruszywa według projektu ustawienia wytwórni. Zamknięcia dozujące kruszywo poruszane są pneumatycznie. Boks składowania piasku wyposażony jest w wibrator dla lepszego zsypu piasku. Frakcje kruszyw zagarniane są podgamiarką pionową w poszczególne koksy. Kosz wyciągu zasypowego jest jednocześnie zbiornikiem wagowym. Silnik przekładniowy służy jako napęd. Kosz zasypowy posiadający rolki jezdne o łożyskach kulowych poruszany jest liną stalową. Pozycje napełniania i opróżniania kosza zasypowego pozycjonowane są poprzez wyłączniki krańcowe. Zabudowane są również układ bezpieczeństwa i układ tzw. luźnej liny. Dozowanie środków wiążących z silosów do wagi środków wiążących następuje poprzez przenośniki ślimakowe. Woda dozowana jest automatycznie za pomocą wagi wody.
